激光多普勒測振儀高速電主軸振動測試應用
本文介紹激光多普勒測振儀在高速電主軸振動測試應用

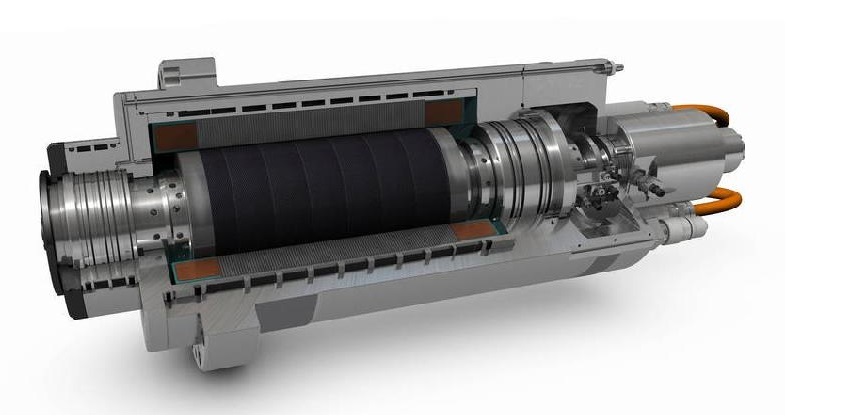

電主軸包括電主軸本身及其附件，包括電主軸、高頻變頻裝置、油霧潤滑器、冷卻裝置、內置編碼器、換刀裝置等；
電動機的轉子直接作為機床的主軸主軸單元的殼體是電動機機座，配合其他零部件，實現電動機與機床主軸的一體化；
高速電主軸隨著性能的提升，檢測設備必須有高的靈敏度及頻響，激光測振儀利用激光多普勒測振技術很適合解決該問題。
單點式激光多普勒測振儀振動測試方案如下：
1）單點LDV激光測振儀測量出跳動值、振動速度、實際轉速、轉速差、轉速比；
2）雙通道單點LDV激光測振儀（另一個LDV呈90°安裝）測量出分離圓度誤差和主軸自身的回轉誤差。
上圖1：激光測振儀對電主軸振動的現場測試
激光振動測量儀振動測試結果如下

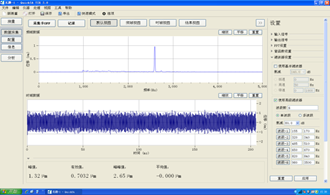

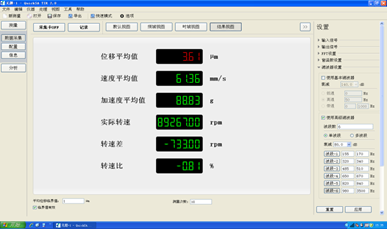

上圖2.1 單點激光測振儀測試軟件現場顯示界面

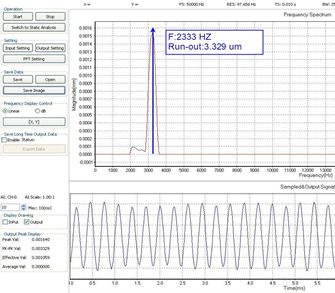

上圖2.2 雙通道單點激光多普勒測振儀測試軟件現場顯示界面
