DP動態信號分析儀
Data Physics為振動噪聲測試分析領域的系統供應商，為客戶提供整套的振動噪聲測試測量設備與服務以及解決方案。
動態信號分析儀系統有以下系列：

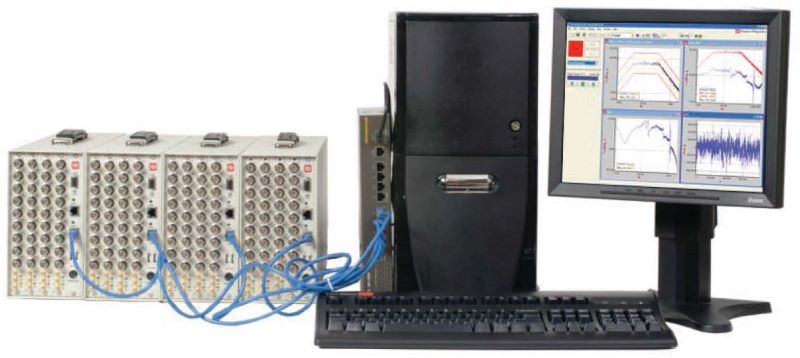

1. 動態信號分析儀基于成熟Quattro和ABCUS硬件平臺，基于DSP和分布式系統設計滿足從單系統4通道便攜式通道信號分析儀到1000通道多通道并行采集的動態信號分析儀系統，可實現實時動態測量、數據記錄、模態試驗、單軸控制、多軸控制的需求，應用于中科院、電子、汽車、高校等行業；
（a）SignalCalc振動噪聲測試系統，ACE（DP240/2-4通道USB接口便攜式動態信號測試儀），Mobilyzer （DP730/4-32通道便攜式動態信號分析儀）,Savant（DP750/40-1024通道分布式動態信號分析系統）；
(b) SignalStar振動臺控制系統，Scalar（DP740，4-8通道振動控制器），Vector（DP760，8-32通道振動控制器）、Matrix（DP850，多軸控制系統）；

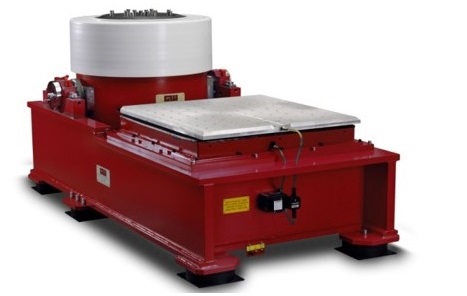

2. SignalForce 振動臺涵蓋了慣性、模態、風冷和水冷(可到222kN)的振動臺、匹配的功放(480kVA)、水平滑臺、擴展頭和夾具；除了振動臺系統外DP同時也是提供SignalCalc動態信號分析儀、SignalStar振動控制儀、SubTrack水下聲學傳感器、信號發生器和聲納測量系統。
以下為動態信號分析儀的產品指標：
每個機箱2到36個通道，單系統機聯1024通道
ADC分析（模擬抗混迭濾波）:24位
每周脈沖次數：0.01至4,096；
采樣分析（數字抗混迭濾波）:32位浮點 ；
每分鐘脈沖次數：1-300,000；
耦合?式：AC/DC，差分，單端，ICP，TEDS；
頻率：200kHz；
抗混濾波器：所有頻帶內110dB 保護輸?范圍：+/-24VFS；
動態范圍：120dB到150dB 可調閾值、滯后、保持、預?例；
輸?量程：1/2/5/10VFS；
輸?阻抗：1MΩ 對地；50Ω單端殼對地輸出；
CMRR：60dB（典型），f<40kHz；
動態范圍：?于120dB；
幅值精度：+/-0.020 dB(0.2FS)@1kHz；
AD位數：24位；
degC電壓范圍：0.1/0.2/0.5/1/2/5/10 VFS；
幅值波動:（數字AAF）-0.001dB； 輸出電流：10mA；
幅值下降:（模擬AAF）5kHz時，-0.005dB；
49kHz時，0.050dB 重構濾波器：100dB鏡像；
剩余偏移：+/-0.1FS 并且不?于3mvDC；
輸出波形：任意波形，65536點；
相位精度：0.05deg-0.5deg，從DC到40kHz磁盤記錄波形（選項）；
輸?通道間竄擾：<-100dB；
輸?輸出通道間竄擾：<-90dB?絡機箱；
輸?噪聲：1V，20nV/Hz, 3μVrms@20KHz帶寬；
10V：160nV/Hz, 24μVrms@20KHz帶寬；
失真度：100dB；過載檢測：濾波前和濾波后；
分析頻率：49kHz 標準，97kHz選項；
頻率精度：25ppm、時域精度：25ppm ；
內置硬盤空間：230GB；
記錄速率：20MB/（s 32+8通道，32位浮點，在107.42kSps采樣速率下）；
尺?：14.2cm×10.2cm×2.3cm；

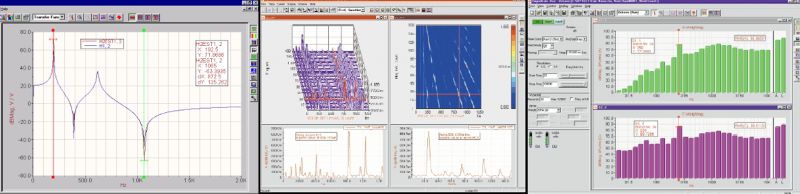

動態信號分析儀軟件基本功能
?功率譜、傳遞函數（FRF）、同步平均；
相關性、直?圖、實時細化；
動態信號分析儀軟件選項
多輸?多輸出（MIMO,沖擊響應譜分析(SRS）
跌落測試、步正弦、基于轉速的測量、階次跟蹤、
解調、轉?動?學、動平衡、瀑布圖和聲譜圖、
實時倍頻程、聲強和聲功率、聲質量 - 響度、
磁盤記錄、回放和分析、質量控制 / 事件捕捉、
環境試驗數據壓縮、帶?預報;
