單點激光測振儀如何進行模態測試及模態振型怎么生成？
單點激光測振儀進行模態測試及生成模態振型的過程一般采用多點激勵單點響應的方式，一般選取激勵源激振器或者模態脈沖力錘/模態自動力錘，本文將進行簡單描述；
一、單點式激光測振儀模態測試流程
1.1、測試準備
結構固定：確保被測機械結構自由支撐或按實際邊界條件固定，避免外部干擾；
測點規劃：根據結構幾何形狀劃分測點網格，確保覆蓋關鍵區域(如懸臂端、連接處等)；
激勵設置：選擇激勵方式(激振器或沖擊力錘)，激振器需固定位置并遠離模態節點避免遺漏關鍵模態；

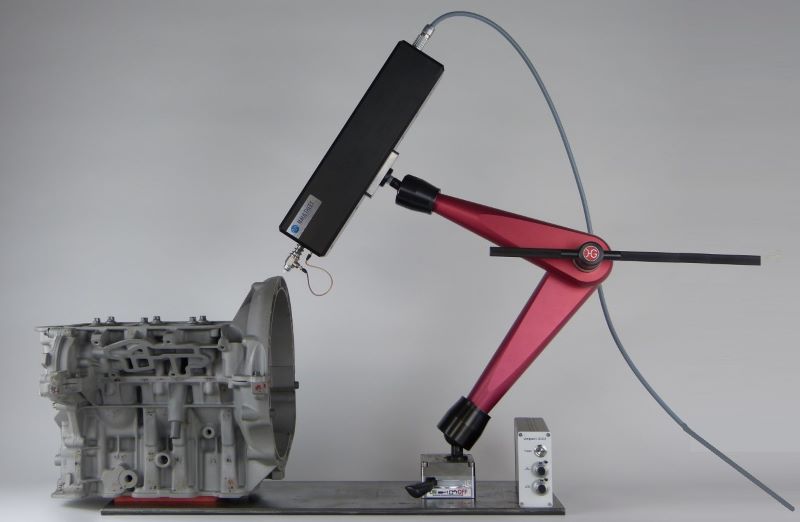

若用沖擊模態力錘需保證每次敲擊力的一致性，我們也可以選擇模態自動脈沖力錘；
1.2、數據采集
單點激光測振儀單點逐次測量：
固定激振器施加穩態激勵(如正弦掃頻、隨機噪聲)，或使用模態力錘或者自動模態力錘多次敲擊；
使用單點激光測振儀依次對準各測點，記錄振動響應(速度/位移)及激勵信號(力傳感器數據)；對每個測點重復采集多次，取平均以提高信噪比；
頻響函數計算：對每個測點計算頻響函數(FRF，響應與激勵的頻譜比值)，形成FRF矩陣的某一行(激振法)或某一列(沖擊法)；
1.3、注意事項
激勵一致性：若用激振器需保持激勵信號參數(頻率范圍、幅值)恒定；若用沖擊力錘需監測敲擊力譜是否覆蓋目標頻段；
環境控制：要減少環境振動與噪聲干擾，必要時在隔振臺上測試；
二、激光測振儀進行測試模態參數識別與振型生成
2.1、模態參數提取
頻域分析法：
峰值拾取法：從FRF幅值譜中識別共振峰對應各階固有頻率，通過半功率帶寬法計算阻尼比；
最小二乘頻域擬合：用多自由度模型擬合FRF數據，求解模態頻率、阻尼和振型系數；
時域法：如隨機子空間法（SSI）直接從時程數據中提取模態參數；
2.2、模態振型向量構建
對每階模態從FRF矩陣中提取各測點在該頻率下的幅值及相位，歸一化后形成振型向量；
若存在多參考點數據（如多個激勵點），可通過多變量模態分析提高精度；

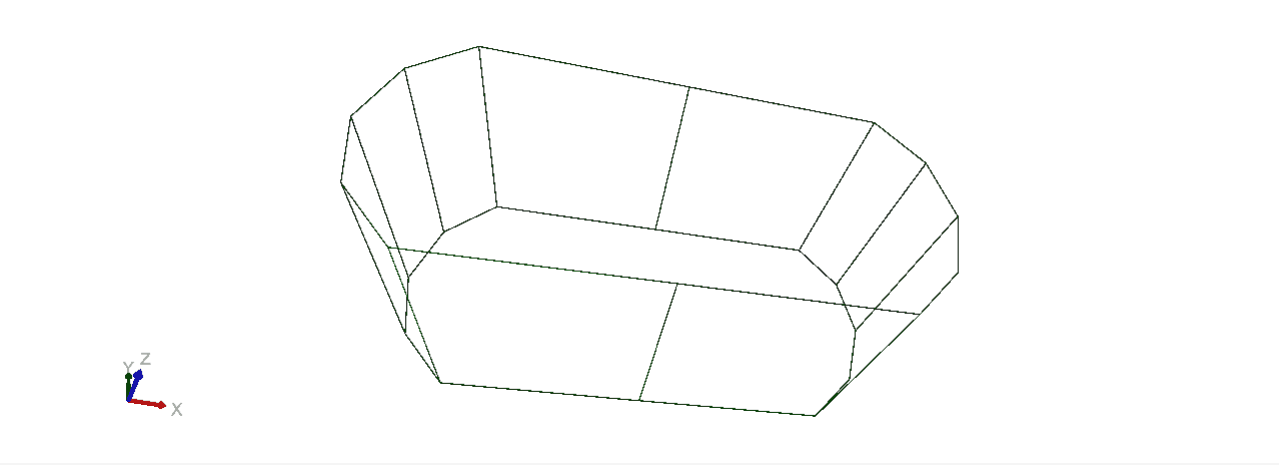

2.3、激光測振儀模態測試振型可視化
幾何映射：將振型向量中各測點的相對振幅/相位映射到結構幾何模型上；
插值處理：通過插值算法（如樣條插值）生成連續振型曲面，使用軟件（如MATLAB、ANSYS）渲染三維動畫；
正交性驗證：檢查不同模態振型間的正交性，確保模態分離有效；
三、單點激光測振儀模態測試的關鍵挑戰與解決方案
激勵點選擇：若某階模態在激勵點處為節點可能導致漏檢，可多位置激勵或結合多點測試數據；
測試效率：?jiǎn)吸c(diǎn)測量耗時可優化測點路徑或采用自動化定位系統（如機械臂控制激光頭）；
環境干擾：通過多次平均、加窗函數（如漢寧窗）及相干函數分析剔除噪聲數據；
四、單點激光測振儀進行簡支梁模態測試案例
4.1、測點布置：沿梁長度均布20個測點；
4.2、激勵方式：激振器在梁端施加0-1000Hz隨機噪聲；
4.3、數據采集：激光測振儀依次測量各點FRF，耗時約1小時；
4.4、模態分析：識別出前三階彎曲模態（頻率：25Hz、98Hz、220Hz），振型顯示為1/2波、3/2波、5/2波形態；
4.5、驗證：與有限元分析結果對比，頻率誤差＜3%，振型相關系數＞0.9；
五、單點激光測振儀進行模態測試總結
單點激光測振儀通過逐點掃描與頻響函數合成，結合模態參數識別算法，可高效生成模態振型；其非接觸特性適用于微小型、高溫或旋轉結構的模態測試，盡管耗時較長但在精密工程中具有不可替代性，未來可結合機器學習加速數據處理，提升自動化水平；
