國產微小型三軸向加速度計傳感器HX142-100
國產微小型三軸向加速度計傳感器HX142-100為壓電式加速度計傳感器,量程100g,體積10.2x10.2x10.2mm;
重4.9克,頻率2-8KHz,體積小,重量輕,用于輕質物體及狹小空間常規振動及模態測試。

國產微小型三軸向加速度計傳感器HX142-100產品指標:
靈敏度±10%- - - - - - - - - - - - - - - - - - - - - - - - - - - --50 mV/g
測量范圍- - - - - - - - - - - - - - - - - - - - - - - - - - -- - - ±100 gpk
頻率范圍±5- - - - - - - - - - - - - - - - - - - - - - - - - - - --2~8 kHz
±10%- - - - - - - - - - - - - - - - - - - - - - - - - - - 1~10 kHz
安裝諧振頻率- - - - - - - - - - - - - - - - - - - - - - - - - - - -≥ 35kHz
寬頻帶分辨率- - - - - - - - - - - - - - - - - - - - - - - - - - - -0.001 grms
幅值線性- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - ≤ 1%
橫向靈敏度- - - - - - - - - - - - - - - - - - - - - - - - - - - -- < 5%
供電電源- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 18~30 VDC
供電電流- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 2~20 mA
輸出阻抗- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - ≤ 100Ω
直流偏置電壓- - - - - - - - - - - - - - - - - - - - - - - - - - - -10±2 VDC
最大沖擊值- - - - - - - - - - - - - - - - - - - - - - - - - - - -- ±5000 gpk
工作溫度- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - -40~120℃
敏感元件- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 壓電陶瓷
結構形式- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 剪切
外殼材料- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 鈦合金
密封形式- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 激光焊接
外形尺寸- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 10.2x10.2x10.2mm
重量- - - - - - - - - - - - - - - - - - - - - - - - - -- - - -- - -4.9 克
輸出形式- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 側端1/4-28四芯插座
安裝方法- - - - - - - - - - - - - - - - - - - - - - - - - - - -- - 膠粘/M3螺孔

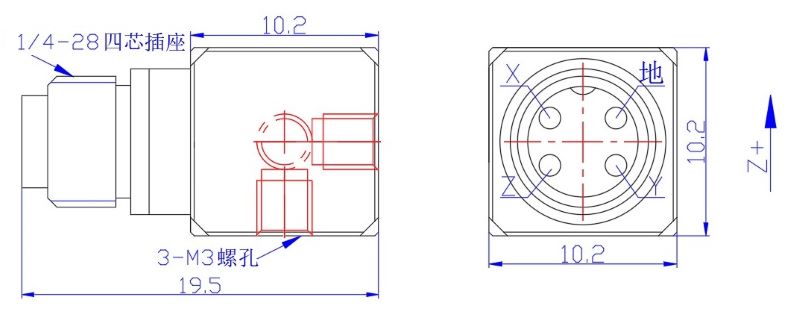

國產微小型三軸向加速度計傳感器HX142-100產品尺寸圖

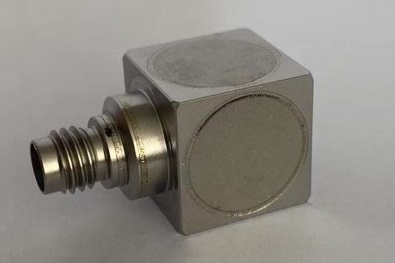

國產微小型三軸向加速度計傳感器HX142-100產品實物圖
