模態測試分析系統軟件ME‘scope功能介紹
整套模態測試系統包括加速度傳感器/激光測振儀、力錘/模態自動力錘、振動信號采集儀、數據采集分析處理軟件以及ME'scope后分析模態軟件ME'scope介紹；
ME'scopeVES模態分析軟件主要功能如下：
運轉振形
運轉振形是用一種最簡單的方法來顯示機器或結構在運轉過程中的形變情況，可以是某一固定頻率下的形變，也可以是某一時刻的形變情況；ODS反映的是整個機器或結構的動態響應，無論激勵是來自于外部、內部或者是共振。

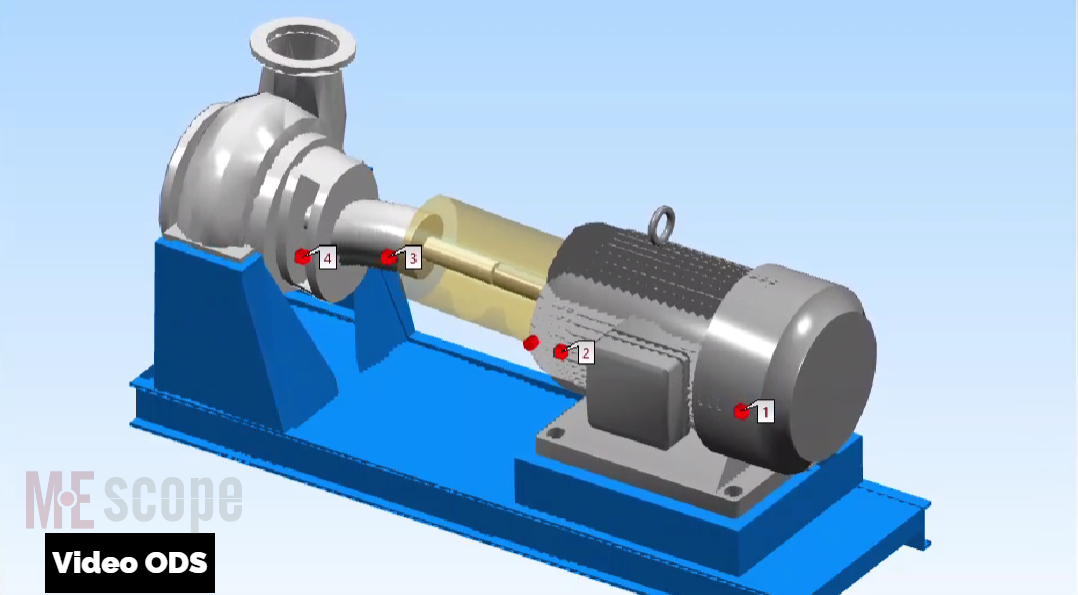

基于時間的ODS
利用可視化的 ODS功能可以按采集數據的先后次序顯示ODS的變化趨勢：在觀查過程中可以停止模擬顯示，返回到你感興趣的時刻，再重新慢速播放，這樣以來就很容易看清機器實際運轉時所產生的形變情況；通過這種模擬顯示，可以觀查機器的起動、停車及其它的瞬態行為。
基于頻率的ODS
基于頻率的ODS顯示的是在某單一頻率下機器或結構的動態響應；它可以幫助用戶確定是否激起了共振，是否該振動與轉速的倍頻有關？在ODS顯示窗口中，只要簡單地將光標移動至你感興趣的頻率處，ODS就會動態顯示出結構體在該頻率處的運動情況；該特殊的功能可以使你直接通過實驗數據觀查形變情況，而不需要曲線擬合或任何其它的數據處理。
共振和模態振形
振動的模態是用來識別機器或結構是否產生共振的共振和模態振形；振動的模態是用來識別機器或結構是否產生共振的一種方法；如果結構產生了共振，該結構就會吸收更多的能量，產生更大的振動，且振動幅值會遠超過靜態載荷時的幅值；這種程度的振動也會導致產生很高的噪聲，從而造成材料疲勞或結構的早期破壞；每種模態或共振都有特定的"自然"頻率、模態阻尼及模態振形；模態阻尼是評價當所有的激振力都撤掉后，共振衰減的快慢程度；模態振形描述的是由于共振所引起的空間上的變形；如果一結構在共振頻率或接近共振頻率振動，那么它的動態響應將主要由與共振相關的模態振形所控制，而通過觀察ODS動態模擬，就會很容易確定機器或結構是否處于共振狀態。

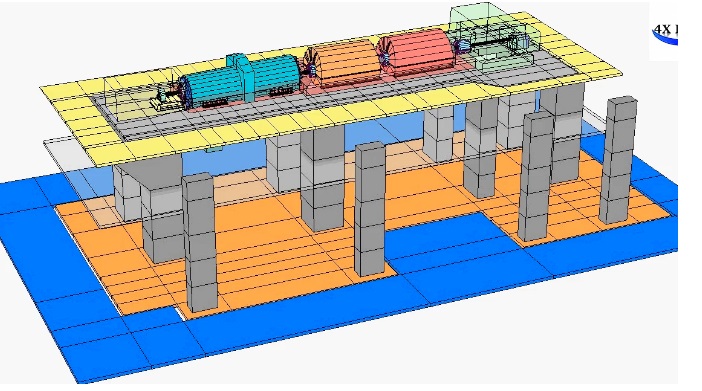

交互式三維建模
要進行動態模擬顯示創建或者導入某結構的三維模型或表面；Visual ODS具有多種建模工具來幫助你創建三維模型；你可以用拖拉的方式在屏幕上繪出模型，也可以通過編輯屬性表的方式修改現有的圖形，還可以使用剪切、復制、粘貼等命令組織模型；繪圖助手還具有強有力的旋轉和拉伸命令，可以通過二維的圖形輪廓生成三維圖形；二維圖形可以徒手繪制，也可以從數碼相片的邊界提?。籚isual ODS還提供了一個結構瀏覽器，通過該瀏覽器你可以調用存儲在硬盤上的子結構；用戶可以創建子結并加入到瀏覽器中，也可以選用軟件提供的各種子結構。
按本地方向測量
當進行振動測量時通常是簡單地將傳感器吸附在被測結構的表面然后開如測試，如果被測表面是曲面的那么在不同的測點進行測試時，傳感器所感受到的振動的方向是不同的；在 Visual ODS中，三維模型上的每一個點都有本地坐標，并且以圖標的方式指示出傳感器的測試方向；該特性允許用戶在進行曲面測試時，不用特別注意傳感器的安裝方向；在使用三軸向傳感器測試或進行徑向測試時，利用本地坐標特性則很容易在三維模型上加以定義。
對非測量點進行插值
通常在進行振動測量時都是在機器或結構的幾個重要的測試位置進行，而實際上三維模型的構建所需要的節點遠比測試點多；Visual ODS所空間插值計算法可以根據臨近點的測量值計算出未測點的變形，所以當激活插值計算功能時，雖然相關的測量點較少，但也會顯示出更逼真的振形模擬。
用視頻方式存檔
利用數字影像（Digital Movies）功能，你可以將動態模擬片斷存儲為 Windows AVI格式；這樣以來都可以利用媒體播放器等觀看動態模擬的結果就如看視頻錄像一樣；數字影像能夠嵌入到微軟公司的幻燈片、Word文檔中，也能嵌入到網頁中，觀看時只需簡單的點擊即可；數字景像還可以在 Macintosh、Linux、Unix 等操作系統的計算機上播放。
三維建模特性
? 四視圖（主/后視圖，俯/頂視圖，左/右視圖，用戶可控的三維視圖）；
? 曲面處理：去掉隱藏線，用虛線表示隱藏線，色彩填充，振形等值線，并可以用不同顏色對應不同的形變等；
? 繪圖助手可以利用直角坐標、柱坐標及球坐標快速構建三維模型。包括尺寸、節點數、布置、旋轉、拉伸，以及利用軟件預定義或用戶自定義的子結構等；
? 交互式的繪圖工具，快速創建結構：如在屏幕上選擇并拖放實體、大小調整、旋轉、拉伸等；
? 剪切、復制、粘貼圖形實體；
? 利用屬性頁對實體進行編輯；
? 本地坐標（直角坐標、柱坐標、球坐標及機器坐標），以圖形的方式顯示在每個節點上；
? 從數碼照片或圖形中提取結構輪廊；
? 交互式節點編號；
? 在模型中顯示節點及測量標簽；
? 交互式放大/縮小、平移、旋轉操作，讀取透視距離等；
? 從 UFF、AutoCAD(DXF)、STL、FEMAP 等格式文件中導入數據并生成模型。
測量特性
? 從磁盤文件中導入測量數據，包括大多數的多通道數據采集系統、分析儀、記錄儀及便攜式數采器；
? 導入或輸出多種文件格式：UFF、ASCII、MATLAB、DADiSP、微軟的WAV；
? 顯示 100個測量（按行/列），10個是在當前滾動條中；
? 參數及圖形：實部、虛部、幅值（線性、對數、分貝）、相位、CoQuad圖（實部和虛部）、波德圖（幅值和相位）、奈奎斯特圖（實部對虛部）；
? 水平和垂直縮放及滾動查看；
? 測量結果中顯示網格線、標簽、自由度、工程單位及光標指示值；
? 以數據表格的形式編輯測量特性，如線型、自由度、單位、標簽等）；
? 播放按鍵用來播放每次測量的聲音；
? 總能量及頻段能量；
? 垂直坐標軸比例可設定為自動、相關及固定；
? 水平坐標軸線性或?qū)?shù)顯示；
? 打印或拷貝到剪貼板；
? 文本字體、窗口、背景、填充，線及文件的顏色，線型等。
信號處理選項
選擇此選項就可以向任何ME'scopeVES版本中加入數字信號處理及分析功能模塊，此選項包括以下功能：
快速傅立葉變換（FFT）
使用同步FFT變換及反變換命令可以快速完成測量數據塊的變換，從而使你能方便地觀察時域或頻域下的振形；素因子FFT運算方法可以處理任意數量的數據，而不是僅僅能處理2的指數個數據，這樣就降低了對數據源的要求，更方便數據的處理及分析。
ODS頻響分析
ODS頻響分析是通機器的運轉數據（或響應數據）進行計算的，其幅值來自于響應的自譜，而相位是來自于響應與固定參考間的互譜；通過一組ODS頻響分析數據可以直接進行ODS動態模擬；ODS頻響分析可以得到共振頻率處的峰值，如果軟件版本中含有模態分析選項，你就可以從ODS頻響分析結果中提取運轉模態振形。
階比跟蹤ODS
階比跟蹤ODS是按機器轉速的倍數顯示轉動機器的形變程度；利用此選項可以導入和處理多通道的機器運轉時的與階比相關的響應數據（峰值、相位），然后在機器的三維模型上顯示階比跟蹤的ODS畫面。
加窗處理
可以對時域波形或頻譜進行加窗處理，去掉數據中不想要的部分，如噪聲、直流偏置等；還可以用指數窗來削減噪聲信號或銳化共振峰值；這對模態分析特別有用，因?yàn)閷?duì)每個節點施加了已知的阻尼，而且會在模態阻尼評估的曲線擬合過程中自動去除。
信號處理特性
? 對任意數據進行FFT變換及FFT逆變換，且采樣數不僅僅限于2的指數；
? 對時域波形或頻譜進行積分和微分處理；
? 波形剪切、復制、粘貼；
? 頻段加窗處理，去掉不要的數據；
? 指數加窗處理，去掉噪聲或銳化共振峰值；
? 從時域波形計算傅立葉頻譜、自譜、PSD 和 ODS頻響等，并可用漢寧窗、平頂窗、方窗處理，觸發，線性或峰值譜平均，重疊處理；
? 由自譜和互譜計算 ODS頻響；
? 顯示階比跟蹤 ODS振形；
? 線性（RMS）到功率（MS）轉換；
? 峰值、峰-峰值、有效值。
模態分析選項
模態分析是用來確定是否共振是結構振動的主要原因，如果選擇了此項功能，就可在任何ME'scopeVES 版本中進行模態參數評估。

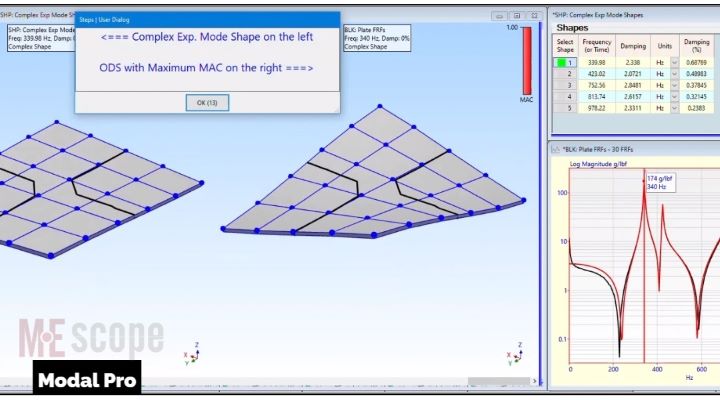

模態參數評估
模態參數評估是用來定義一結構的模態；每種模態是按特定的"自然"頻率、阻尼值、模態振形來定義的；基于實驗的模態參數評估是靠對一組頻響測量進行曲線擬合而實現的；模態分析選項包括 SDOF（單模態），MDOF（多模態），全局曲線擬合方法評估模態參數SDOF；方法簡單快捷，可以快速獲得模態形變?cè)u(píng)估，因此常用此方法顯示并識別彎曲、扭轉等；MDOF方法能同時評估2階或多階的模態參數，更適合于處理高密度模態（在很小的頻段內出現多階模態）；全局曲線擬合能提供更好的參數來評估本地模態，該選項中還含有一種快速擬合工具，便于進行簡單的曲線擬合。
模態指示
進行曲線擬合時首先應確定在某頻段范圍內存在幾種模態；該選項包含峰值計數器功能，它能夠計算出超過限定值的共振峰值的個數；模態峰值是根據所有測量的平方和或一組頻響測量結果的平方和計算的。
多項式法
該選項中包含MDOF多項式法是用平方誤差準則進行頻響（FRF）數據擬合；利用殘差補嘗法可以進行窄帶曲線擬合，而不致于將頻段外模態的誤差引入到擬合結果中
模態分析特性
? SDOF Co-Quad和峰值曲線擬合法；
? MDOF多項式曲線擬合法，具有頻段外模態補嘗；
? 本地或全局?jǐn)M合；
? 快速擬合命令，一步曲線擬合法，減少人工參與；
? 交互式曲線擬合，針對選定的模態和測量；
? 所有的擬合功能及模態參數都保存在每個數據塊中；
? 帶尖峰計數的模態指示功能。模態峰值是從頻響分析數據的實部、虛部或幅值計算得到的；
? 頻率及阻尼估計會重疊顯示在模態指示圖上；
? 從模態參數合成 FRF；
? 用UFF文件格式輸入/輸出模態參數。
模態分析軟件ME'scopeVES應用介紹：
ME'scopeVES模態分析軟件主要應用于以下領域：
航空航天結構分析? 鋁生產企業? 汽車結構? 汽車比賽? 建筑和橋梁? 化工過程工業? 電子行業?
家用電器? 水處理? 制藥設備? 軍車和武器? 紙廠? 電力? 泵站? 半導體制造業? 運動器械? 鋼鐵
