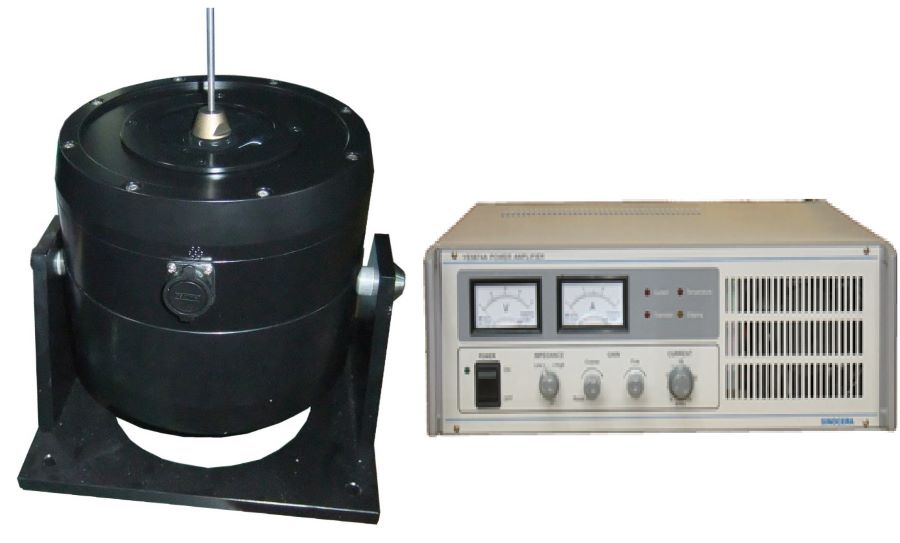

模態試驗激振器HX-MC
模態試驗激振器HX-MC產品描述：
HX-MC系列激振器采用稀土永磁材料釹鐵硼作為磁鋼，具有體積小、重量輕、頻率范圍寬、出力效率高、結構合理、可靠性高的特點；它配合HX-S系列寬頻帶功率放大器和信號發生器等相關儀器與設備，構成一套模態測試激勵系統，產生相應的激勵與振動，可廣泛應用于大中型儀表零件的環境振動、疲勞試驗、中小型結構測定動態響應、共振頻率和機械阻抗的測試、模態試驗等。
模態試驗激振器HX-MC產品指標：
產品型號 | HX-MC |
額定出力(正弦peak) | ≥500N |
工作頻率范圍(Hz) | DC–5kHz（空載） |
最大振幅 | ±12.5mm |
最大空載加速度 | 49.5 |
額定電流 | ≤30A |
可動部件質量（Kg） | 1.05Kg |
線圈直流電阻 | 0.8Ω（500Hz） |
重量 | 35千克 |
輸出方式 | 頂桿 |
外形尺寸 | ?240×345 |
激振器配套線性功率放大器介紹：
HX-S系列功率放大器是一種線性功率放大器，線性功率放大器具有線性功率輸出、頻響范圍寬、失真小、信噪比好、無干擾產生、電路合理、可靠性高的特點；應用于航空、航天、機械、建筑和交通部門的振動研究和振動實驗中；功率放大器的功率放大器電路主要差動前置放大級、推動級和全對稱互補功率輸出級組成；輸入信號經過一個場效應晶體管門電路輸入到率放大器，功率放大器的輸出驅動負載。
激振器配套線性功率放大器指標如下：
產品型號 | HX-S | ||
額定輸出功率 | 800VA | ||
輸入阻抗 | >10 kΩ | ||
額定輸出電壓 | 32Vrms | ||
額定輸出電流 | 25Arms | ||
非線性失真 | ＜1% | ||
信 噪 比 | 低 阻 抗 | ≥80dB | |
高 阻 抗 | -≥60dB | ||
增益 | 低 阻 抗 | 10V/V±2dB | |
高 阻 抗 | 13A/V±2dB | ||
頻率范圍(Hz) | 滿功率 | 20–5k | |
降額功率 | 0-10K | ||
頻率響應(Hz) | 直流 | 0–50k±1dB | |
交流 | 20–50k±1dB | ||
外形尺寸 W×H ×D (mm) | 483×132×540 | ||
重量(Kg) | 31 | ||
供電電源 | 220V50Hz 10A | ||
